铬酸阳极氧化工艺见表-1。阳极氧化过程中应经常进行浓度分析，(导读：东莞大朗阳极氧化铝现实工艺 //skillshadow.com/Article/yangjiyanghualvxians_1.html)适时添加铬酐。电解的阴极材料可用铅、铁、不锈钢，最好的阳阴面积比为（5：1）-（10：1）。当溶液中三价铬离子多时，可用电解的方法使其阳极氧化成六价铬离子。溶液中的硫酸盐含量超过0.5%，阳极氧化效果不好，硫酸根离子多时可加入氢氧化钡或者碳酸钡使其生成硫酸钡沉淀。溶液中氯化物含量不应超过0.2g/L。溶液中铬含量超过70g/L时就应稀释或更换溶液。铬酸阳极氧化有电压周期变化的阳极氧化化方法或恒电压阳极氧化法（快速铬酸法）两种。

  3、硬质（厚膜）阳极氧化

  硬质阳极氧化是铝及铝合金表面生成厚而坚硬阳极氧化膜的一种工艺方法。硬质膜的最大厚度可达250μm，纯铝上形成的膜层微硬度为12000-15000MPa，合金的一般为4000-6000MPa，与硬铬镀层的相差无几，它们在低符合时耐磨性极佳，硬质膜的孔隙率约为20%左右，比常规硫酸膜低。某些硬质阳极氧化工艺见表-7。

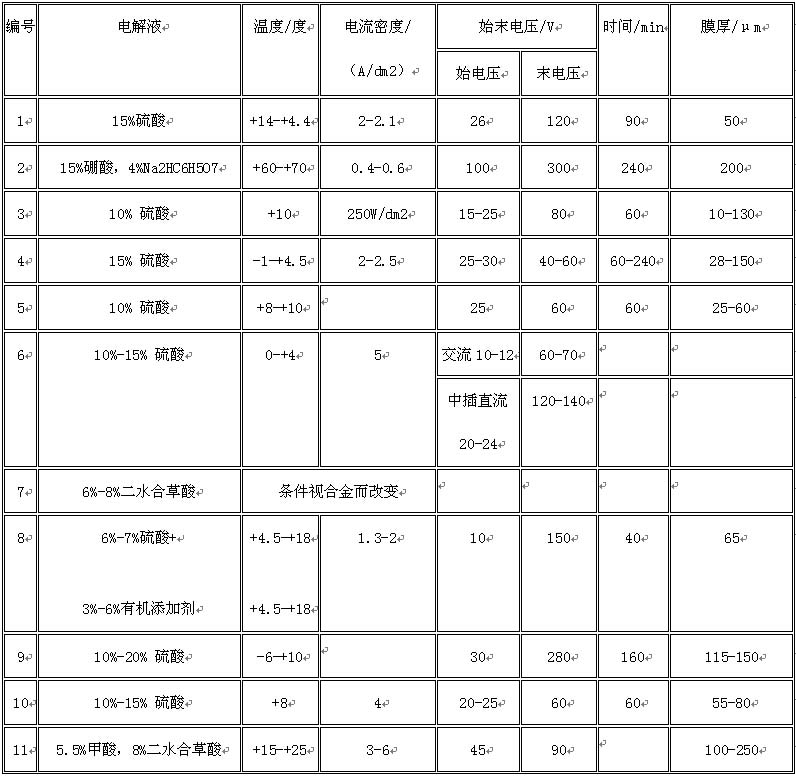

  表-1硬质阳极氧化工艺

  更多文章链接：《阳极氧化处理的工艺操作要点》《新航娱乐:阳极氧化处理的工艺参数》



  相关标签：阳极氧化
