多孔型阳极氧化膜的封孔是保证铝合金制品耐腐蚀性、耐候性、耐磨性，从而获得持久的使用性能的关键工序。常用的封孔处理方法有热封孔(沸水封孔和高压水蒸气封孔)、冷封孔、中温封孔和有机物封孔(有机酸封孔或电泳涂漆)等。(导读：铝合金阳极氧化膜封孔技术的方法和操作步骤 //skillshadow.com/Article/lvhejinyangjiyanghua_1.html)我国的建筑铝型材阳极氧化膜的封孔，主要是冷封孔处理和电泳涂漆处理。日本绝大多数是电泳涂漆处理和一部分沸水封孔处理。装饰铝合金阳极氧化膜的封孔，为了充分体现封孔阳极氧化膜的透明性，采用沸水封孔或高温水蒸气封孔更加理想。

  铝阳极氧化膜封孔质量的检测方法有染斑法(微孔封孔后吸附性下降)、导纳法(封孔后绝缘性提高从而导纳值下降)、磷铬酸浸渍腐蚀法(封孔后耐腐蚀性显著提高)。硝酸预浸的磷铬酸腐蚀试验已经被认定为建筑铝材用阳极氧化膜的仲裁试验，而无硝酸预浸的磷铬酸试验是其他保护或装饰用阳极氧化膜的仲裁试验。表1中“未封孔和已封孔阳极氧化膜封孔质量的检测”的数据反映出封孔处理前后三种方法的检测结果。

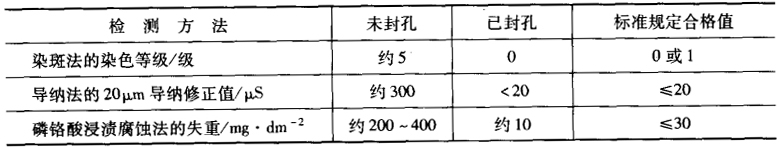

表1 未封孔和已封孔阳极氧化膜封孔质量的检测及国标规定的合格值

  相关标签：阳极氧化
