数控车床的布局形式与普通车床基本一致，但也受以下多个方面的影响：

  1.工件尺寸、质量和形状的影响

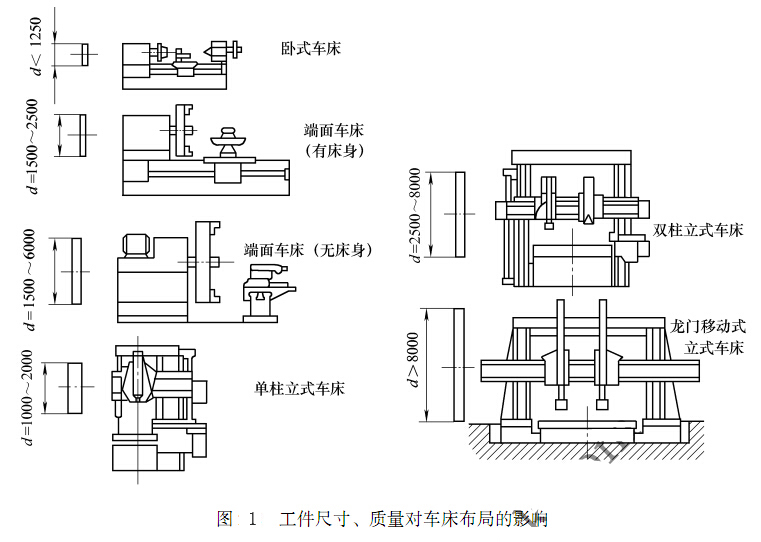

  随着工件尺寸、质量和形状的变化，数控车床的布局有卧式车床、落地车床、单立柱式车床、双立柱式车床和龙门移动式立式车床，工件尺寸，质量对其布局的影响见图1。



  2.车床精度的影响

  为提高车床的工作精度，降低车床工作时切削力，切削热和切削振动对自身的影响，数控车床在布局时就必须考虑它各部件的刚度、抗振性和热变形不敏感问题。否则，对加工尺寸会造成一定的影响。

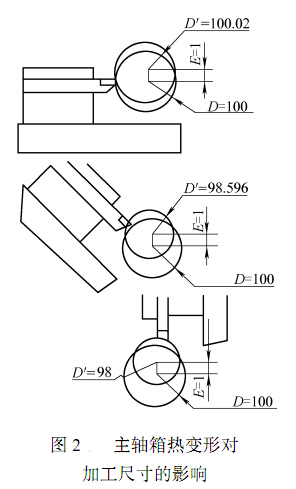

  图2是一卧式车床主轴箱热变形时的情况，因刀架的位置不同，对尺寸的影响也不同。



  3.机床生产率的影响

  伴随着生产率要求的不同，数控车床的布局可以产生单主轴单刀架和双主轴单刀架以及双主轴双刀架等不同的结构变化。

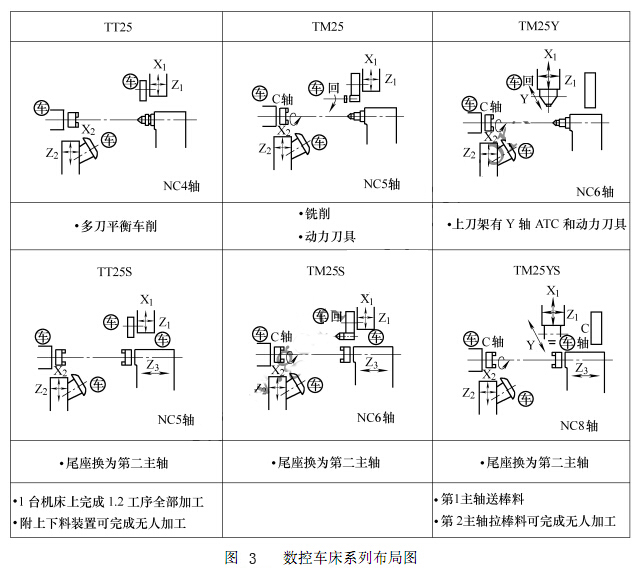

  图3是数控车床和车削加工系列布局图。
