铬酸阳极氧化

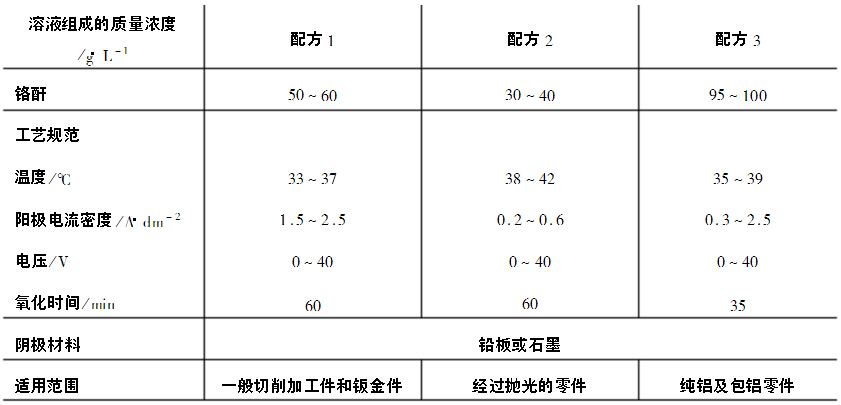

  经铬酸阳极氧化得到的阳极氧化膜厚度为2μm~5μm，空隙率低，膜层质软，耐磨性较差，（导读：铬酸阳极氧化 //skillshadow.com/Article/yangjiyanghuachuli_g_1.html）。由于铝的溶解少，形成阳极氧化膜后，零件仍能保持原来的精度和表面粗糙度，故该工艺适用于精密零件。表1是铬酸阳极氧化工艺规范。


  (一)铬酉干的质量浓度

  铬配含量过高或过低，阳极氧化能力都降低，但稍微偏高是允许的。铬配含量过低的电解液不稳定。会造成膜层质量下降。

  (二)杂质

  在铬酸阳极氧化电解液中的氯离子、硫酸根离子和三价铬离子都是有害的杂质。氯离子会引起零件的蚀刻;硫酸根离子数量的增加会使阳极氧化膜从透明变为不透明，并缩短铬酸液的使用寿命;三价铬离子过多会使阳极氧化膜变得暗而无光。

  (三)电压

  在阳极氧化开始的15min内，使电压从0V逐渐升至40V,每次上升不超过5V，以保持电流在规定的范围内，当槽电压达40V后，一直保持到阳极氧化结束。

  若想了解更多关于我公司阳极氧化处理的内容可以访问新航娱乐 公司的网站，或者拿起手中的电话联系新航娱乐 ：手机：13809634112（喻小姐）QQ：2355549139


  更多文章链接：《硫酸阳极氧化法介绍》《阳极氧化法制备彩色铝粉》



  相关标签：阳极氧化，阳极氧化处理
